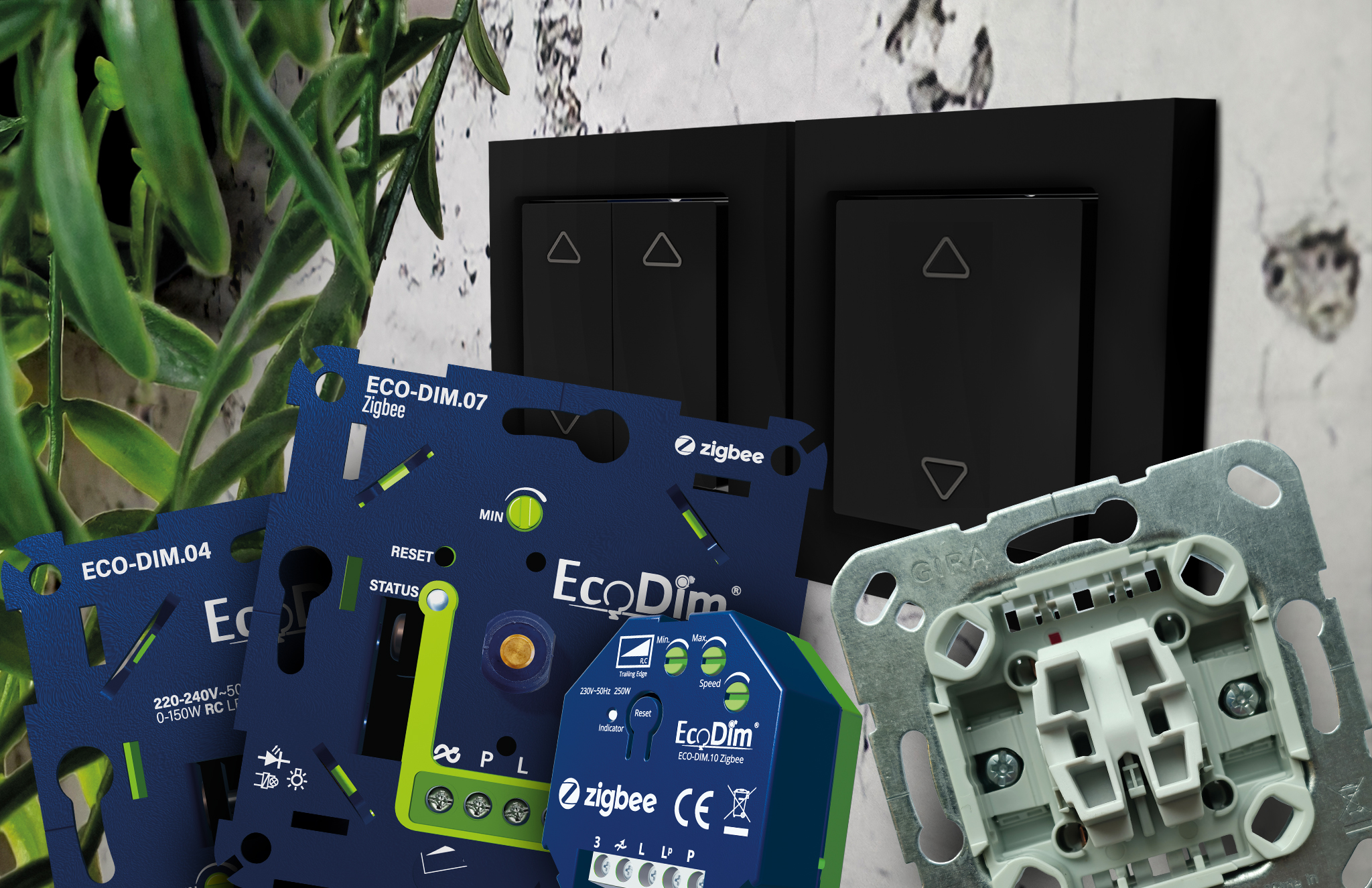

"Een hotelschakeling maken kan met verschillende apparaten. Zo kun je bijvoorbeeld een hotelschakeling maken met een aan- en uitschakelaar, een andere dimmer, een pulsdrukker/nevenunit of een draadloze schakelaar," aldus Mark-Jan Heuvels. Maar hij raadt ook aan om altijd de handleiding van de betreffende dimmer voor het aansluitschema bij de hand te houden. Zo weet je namelijk zeker dat je de de dimmer juist aansluit.

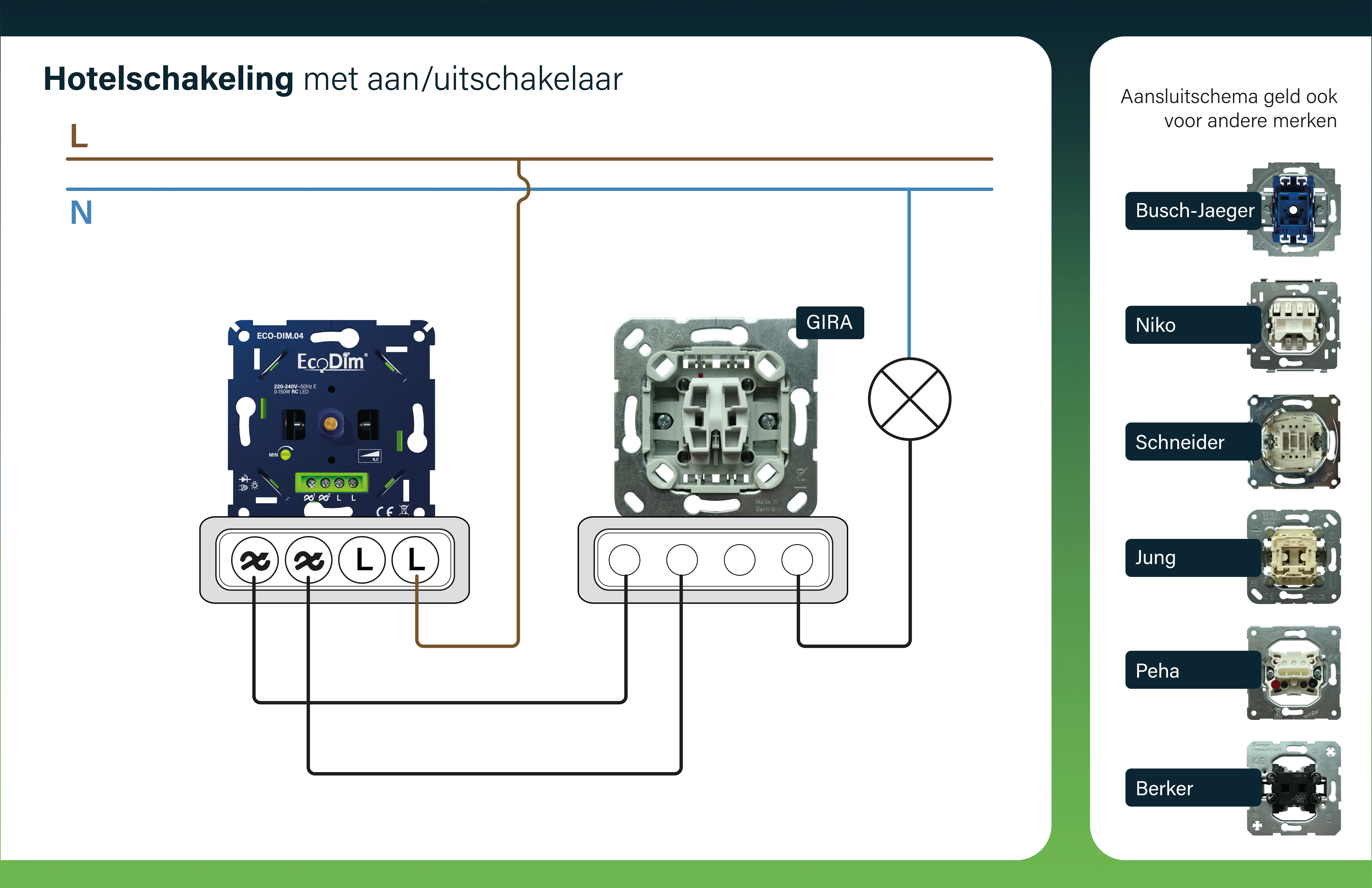

Hotelschakeling met aan- en uitschakelaar
"De meest voorkomende hotelschakeling bij een dimmer is die met een aan- en uitschakelaar. Met deze hotelschakeling kun je een lampengroep vanaf de ene kant dimmen én aan- en uitzetten, en vanaf de andere kant alleen aan- en uitzetten," legt Heuvels uit.
"De installatie van deze hotelschakeling is eenvoudig. De fasedraad is meestal bruin en monteer je in één van de L-poorten. De schakeldraad die vanaf de lichtbron komt, is meestal zwart. Deze plaats je in een van de poortjes met een golfje en een pijltje. Vervolgens plaats je de andere schakeldraad, die vanaf de aan- en uitschakelaar komt, in het andere poortje met golfje en pijltje." De geschikte Eco-Dim dimmers voor deze hotelschakeling zijn: ECO-DIM.01, ECO-DIM.02 PRO, ECO-DIM.03, ECO-DIM.03 PRO, ECO-DIM.04, ECO-DIM.04 PRO, ECO-DIM.05 PRO en ECO-DIM.11.

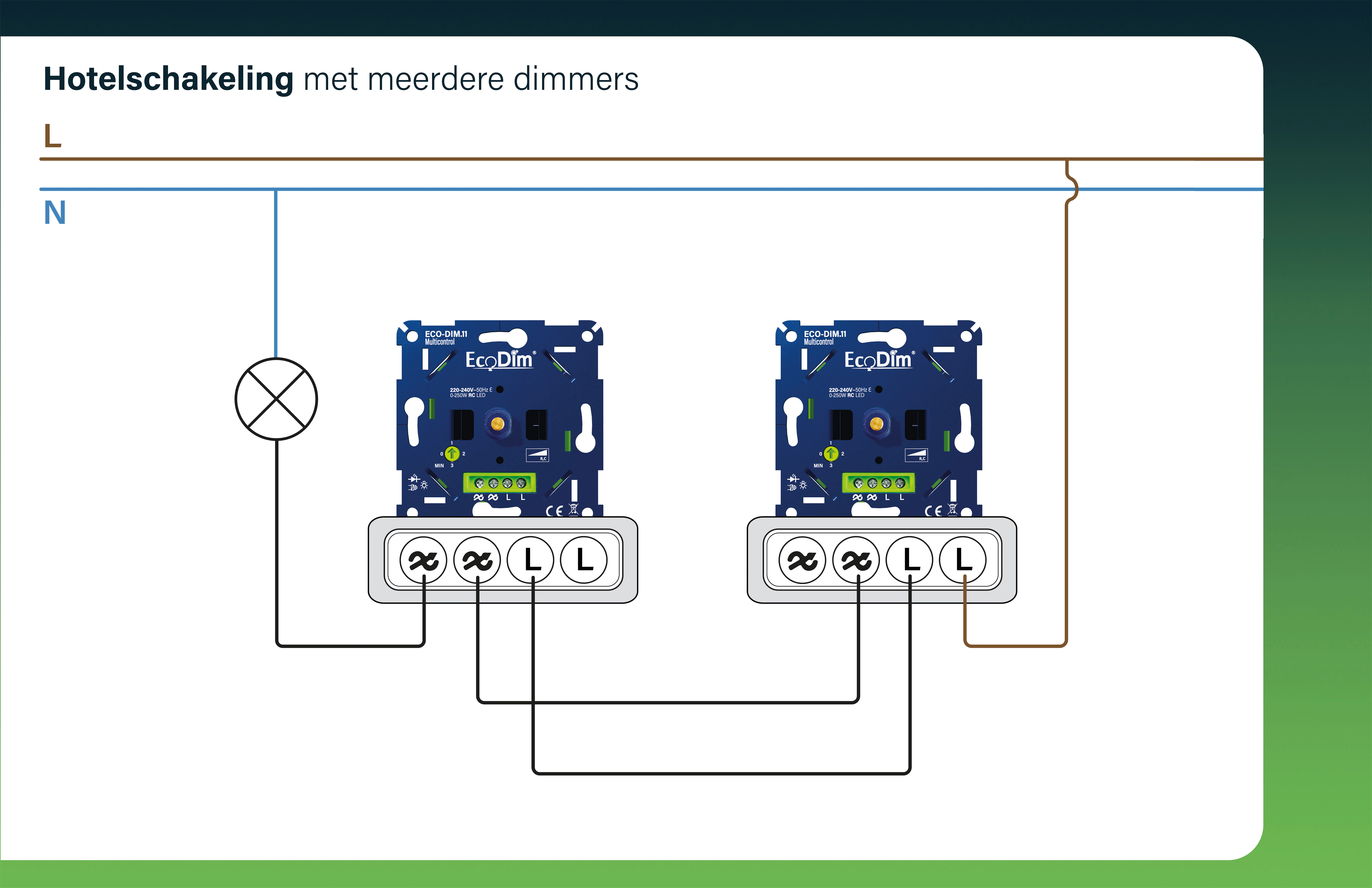

Hotelschakeling met meerdere dimmers
Het is ook mogelijk een wisselschakeling te maken met meerdere dimmers. "Je kunt dan één lampengroep dimmen vanaf meerdere plekken," vertelt Mark Jan Heuvels. "Dit kun je realiseren met de ECO-DIM.11. Deze unieke led dimmer is een van de weinige universele dimmers die dit kan." De ECO-DIM.11 is geschikt voor minimaal 2 en maximaal 20 dimmers per lampengroep.
"Bij een wisselschakeling met twee dimmers plaats je eerst de fasedraad in de L-poort van de ene dimmer. Vervolgens verbind je deze dimmer via de andere L-poort door naar de tweede dimmer. Hier plaats je deze draad in een van de twee L-poorten. Bij de eerste dimmer zet je vervolgens een draad in een van de poorten met het golfje en het pijltje. Deze draad wordt ook bij de tweede dimmer in een van de twee poorten met het golfje en het pijltje geplaatst. De schakeldraad van de lamp plaats je tot slot in de andere poort met golfje en pijltje van de tweede dimmer." Voor deze hotelschakeling is de ECO-DIM.11 Multicontrol geschikt.
Hotelschakeling met pulsdrukker
"Ook is het mogelijk om een hotelschakeling te maken met een pulsdrukker. Op het ene punt heb je dan een druk- en draaidimmer of dimmodule met pulsdrukker en op het andere punt kun je dimmen en schakelen met een pulsdrukker. Deze manier van dimmen wordt ook wel tast dimmen genoemd." Hieronder zijn de twee verschillende installaties weergegeven (met druk- en draaidimmer en met dimmodule).
"Bij een hotelschakeling met druk/draaidimmer en pulsdrukker sluit je eerst de dimmer aan. Dit doe je door de fasedraad (afkomstig van de pulsdrukker) in één van de L-poorten te bevestigen en de schakeldraad van de lamp in de poort met het pijltje en golfje te bevestigen. Vervolgens plaats je een nieuwe schakeldraad in de P-poort van de dimmer. Deze draad plaats je ook in de pulsdrukker. De pulsdrukker verbind je vervolgens weer aan de bruine fasedraad. Dit is ook mogelijk met een tastdimmer met nevenunit."

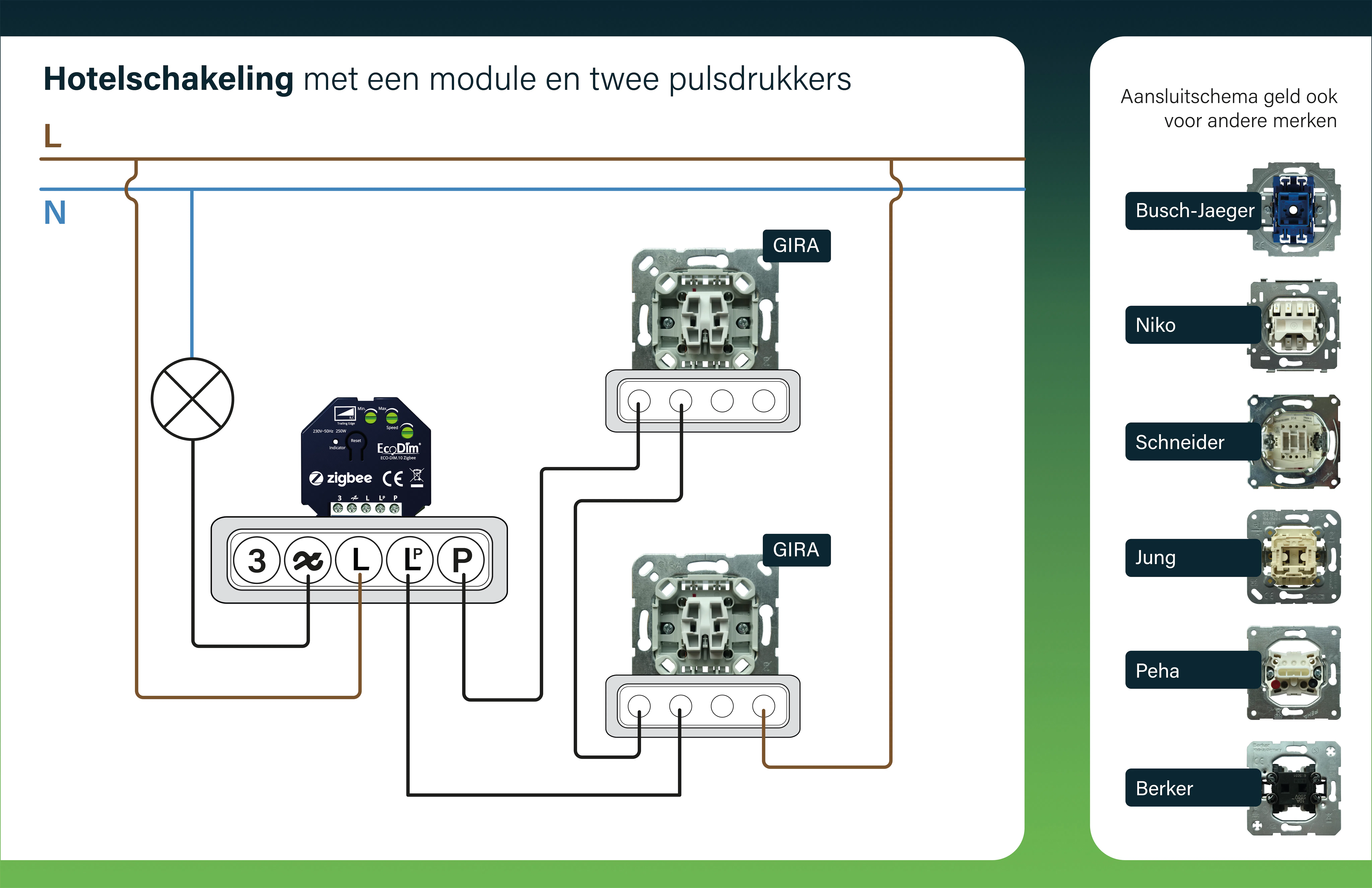

"Bij een hotelschakeling met een dimmodule + pulsdrukker en pulsdrukker sluit je eerst de dimmodule aan. Dit doe je door de fasedraad (die afkomstig is van de twee pulsdrukkers) in de L-poort te monteren. De schakeldraad van de lamp monteer je in de poort met het golfje en het pijltje. Vervolgens sluit je de pulsdrukkers aan op de dimmodule. Dit doe je door een draad te monteren in de P-poort van de module. Deze monteer je weer in de eerste pulsdrukker. Vanuit de eerste pulsdrukker verbind je deze door naar de tweede pulsdrukker. De tweede pulsdrukker verbind je met de bruine fasedraad en verbind je door naar de eerste pulsdrukker en de module (L-poort, zoals eerder aangegeven)." Voor deze hotelschakeling zijn deze Eco Dim-dimmers geschikt: ECO-DIM.07 Zigbee Basic, ECO-DIM.07 PRO Zigbee, ECO-DIM.07 WiFi, ECO-DIM.07 Z-Wave, ECO-DIM.18, ECO-DIM.19, ECO-DIM.20, ECO-DIM.10 Zigbee, ECO-DIM.10 WiFi, ECO-DIM.10 Z-Wave en ECO-DIM.14.
Hotelschakeling met draadloze schakelaar
"Tot slot kun je ook een wisselschakeling maken met een draadloze schakelaar," aldus Heuvels. "Je hebt dan op het ene punt een Zigbee dimmer (of Zigbee module + pulsdrukker) en op het andere punt een draadloze schakelaar. Zo kun je vanaf beide punten de lampengroepen schakelen én traploos dimmen."
"De installatie gaat via het protocol Zigbee. Je kunt zowel de dimmer als de schakelaar inladen in een smarthome systeem/hub (ondersteund door Zigbee). Via hier kun je deze vervolgens aan elkaar koppelen. Ook kun je zonder hub de draadloze schakelaar koppelen aan een Zigbee dimmer. Dit doe je via Touchlink. Hoe je dit exact doet staat beschreven in de meegeleverde handleiding." Voor deze hotelschakeling zijn de volgende Eco Dim-dimmers geschikt: ECO-DIM.05 Zigbee, ECO-DIM.06 Zigbee,ECO-DIM.07 Zigbee Basic, ECO-DIM.07 PRO Zigbee, ECO-DIM.10 Zigbee.
Hotelschakeling met EcoDim dimmers realiseren
Wanneer je aan de slag gaat met het realiseren van een hotelschakeling is het altijd van belang dat de stroom uit staat. Daarnaast is het aan te raden om altijd te kijken naar het aansluitschema dat weergegeven staat in de handleiding van de dimmer die je wilt installeren. "En als mensen nog verder vragen hebben over de mogelijke hotelschakelingen met dimmers, kunnen ze gerust contact opnemen met EcoDim."
Dit artikel is gesponsord door EcoDim.
